Vad gör vad i din VIC-64?
Av Lars Hägglund, Åke Nordin.
Foto: Lars Hägglund.
Ur: Allt om Hemdatorer 2 1984.

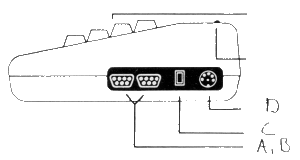

- A,B Spelportar
- Här ansluter du joystick, rullbollar och liknande.
- C Strömbrytare
- Med denna slår du av och på datorn.
- D Transformatorkontakt
- Används för att ansluta spänningsaggregatet till datorn.

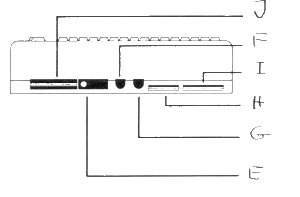

- E Antennutgång
- Här kommunicerar datorn med dig och din TV.
- F Audio/videoport
- På skilda stift återfinns här ljud- och bildsignalen. Ifrån dem kan du
koppla din VIC-64 till din stereo respektive speciella videomonitor.
Det finns en ingång för yttre ljud in till ljudkretsens filter också.
- G Serieport
- Här ansluts tillbehör såsom moden, skrivare eller flexskiveminne.
Gränssnittet kallas för RS232 och porten klarar alla vanliga förekommande
överföringshastigheter. Tyvärr måste den nivåanpassas eftersom den inte
följer standard.
- H Kassettport
- Här ansluts den speciella kassettbandspelaren.
- I Användarport
- Detta är en så kallad parallellport, vilket innebär att ett helt dataord (en
Byte) går att läsa på en gång. Här kan man också ansluta vissa skrivare.
- J Expansionsport
- I expansionsporten finns alla de viktiga signalerna för datorns arbete
tillgängliga, såväl styrsignaler som data- och adres$buss. Eftersom båda
bussledningarna ligger direkt ut på porten från mikroprocessorn är den extra
känslig för vad man ansluter till den.
Man kan, om man ansluter felaktig utrustning till expansionsporten, förstöra
datorn.
Litet Förkortningslexikon
- CIA
- Central Interface Adapter, anpassningskrets.
- MOB
- Movable Object Block, sprite.
- VIC
- Video Interface Circuit, videokrets.
- ROM
- Read Only Memory, läsminne.
- RAM
- Random Access Memory, "minne där det tar lika lång tid att få fram
information oberoende av var man tittar", ett läs- och skrivminne.
Beteckningen
- RAM
- är något ålderdomlig. Numera är även läsminnen "Random Access-minnen"
och läs/ skrivminnen kallas därför hellre:
- RWM
- Read Write Memory, en riktigare beteckning på läs- och skivminne.
- MPU
- Micro Processor Unit mikroprocessor. Kallas ofta CPU.
- PLA
- Programmable Logic Array, programmerbar logikkrets. Används i VIC64 för
att skicka startsignaler till de kretsar som för tillfället ska arbeta.
- SID
- Sound Interface Device, "Ljudanpassningsutrustning", den del i VIC64 som
genererar ljudet.
- RF
- Radio Frequencies, högfrens.
